model465作ってます。
配線材の加工とプリント基板の検査
2023/1/17
写真
北海道のお客様から注文いただいたマス工房のフラッグシップヘッドフォンアンプmodel465、月末納品に向けて現在製作中。

まずは内部の配線に使うケーブルの加工。

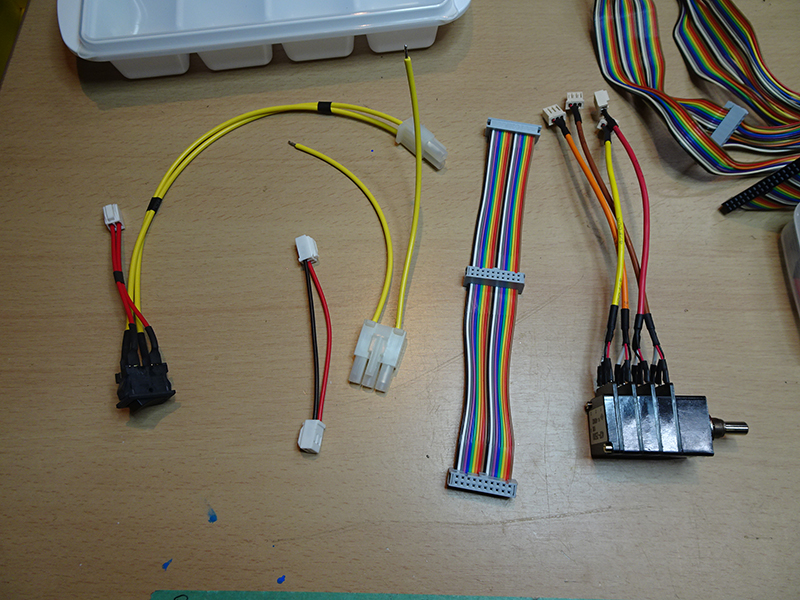

電源部、制御系、出力連結を昨日半日掛けてやりました。
ボリュームとプリント基板は去年作り置きしてあった物を使います。

写真 写真 写真 写真

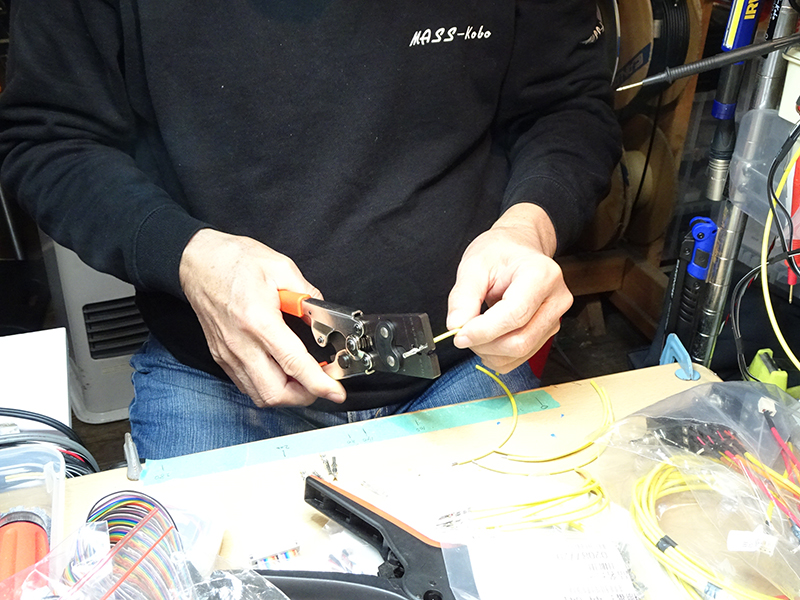

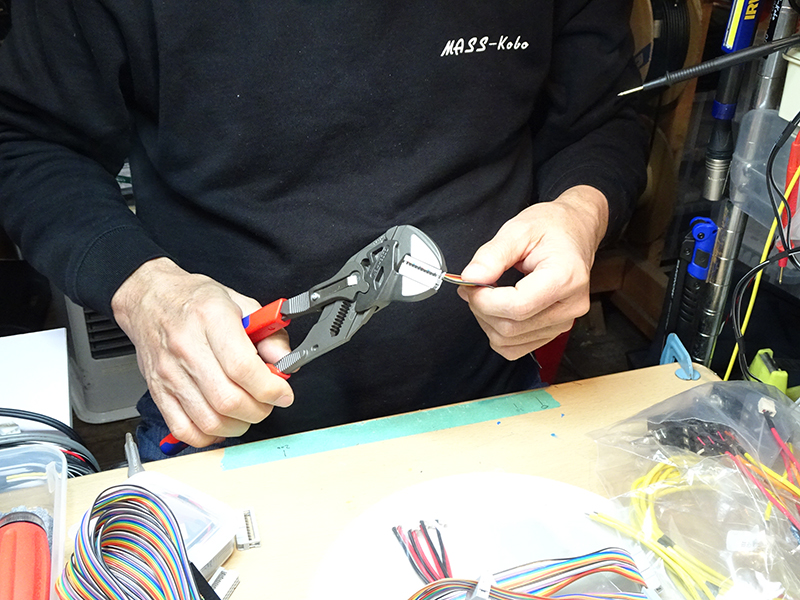

フラットケーブルにコネクターを圧着するのには専用の圧着工具があるのですが使いづらいので今回の20ピン程度のコネクターまでは口が並行に開閉するドイツKNIPEX社製の特殊なプライヤーを使って圧着しています。

写真

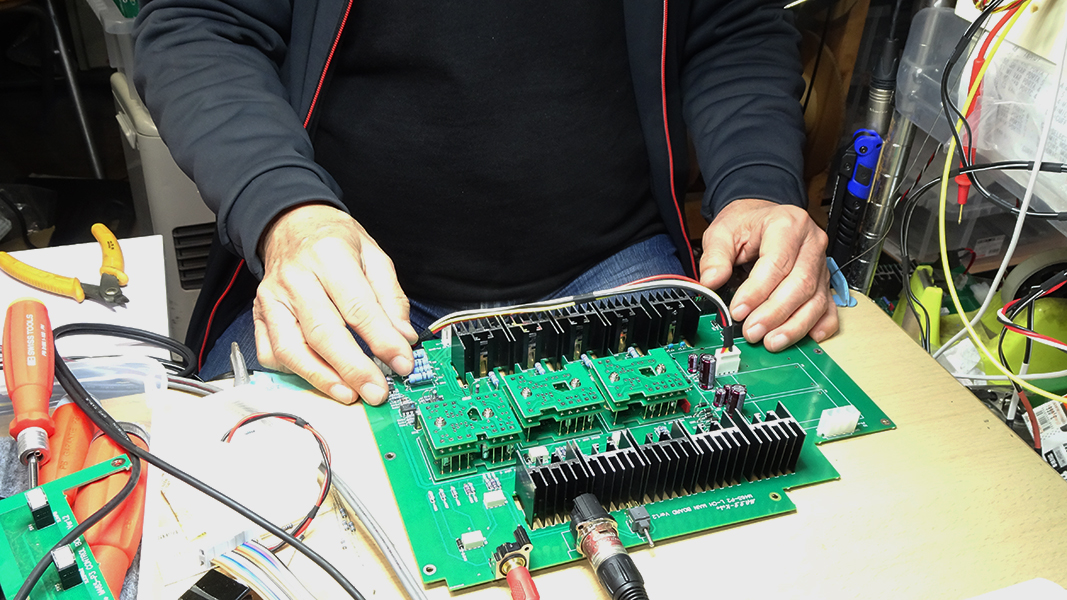

ケーブルが完成したら次は去年組み立ててあったプリント基板をLR別々にチェック。
この段階ではまだ試験用のアンプユニットを使ってます。

写真 写真

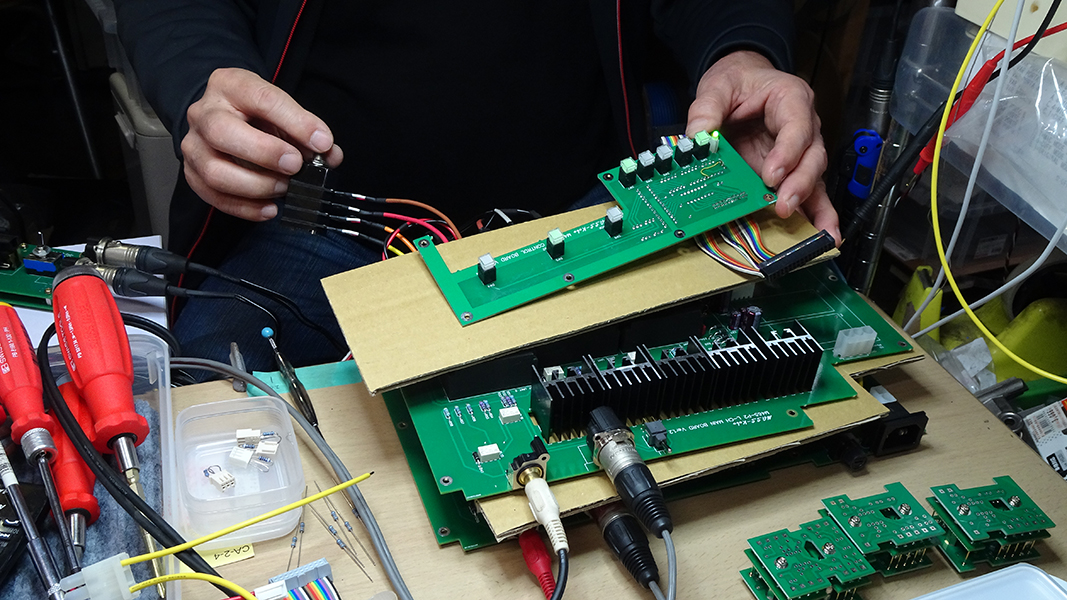

OKだったので樹脂封入したアンプユニットを組み付けて全体を仮組みしてテスト。
明日からはいよいよケースの組み立てです。
